Измерение расходов воды на малой реке

Измерение расходов воды на малой реке

При изучении гидрологического режима рек одним из основных видов работ является измерение расхода воды, выполняемое по определенным программе и правилам. В речной гидрометрии наиболее распространен метод измерения расхода воды, называемый «скорость-площадь». Он заключается в определении площади водного сечения путем промеров глубин по гидроствору и измерении гидрометрической вертушкой скорости течения в отдельных точках водного сечения.

При измерении расхода воды необходимо:

1) записывать обстановку работы;

2) наблюдать за уровнем воды;

3) измерять глубины на гидрометрическом створе;

4) измерять скорости течения воды в отдельных точках живого сечения на скоростных вертикалях.

Гидрометрический створ (гидроствор) – это створ через водоток, в котором измеряются расходы воды и производятся другие виды гидрометрических работ. Участок для гидрометрического створа выбирается с учетом определенных требований (см. Гидрологические наблюдения на постах).

Места на гидростворе, в которых измеряются глубины и скорости течения, называются промерными и скоростными вертикалями.

Для производства промеров в гидрометрическом створе поперек реки натягивается разметочный трос. Для перемещения лодки вдоль створа и установки ее на вертикали параллельно с разметочным тросом натягивается ездовой трос. Если наибольшие глубины по створу не превышают 3 м, для промеров применяется металлическая штанга, на которую крепится гидрометрическая вертушка. Если наибольшие глубины по створу превышают 3 м, промеры производятся гидрометрическим грузом на тросе при помощи лебедки.

Наблюдения и измерения производят в следующем порядке:

1. Сведения об обстановке работ (визуальные наблюдения).
2. Наблюдения за уровнем воды (перед началом и после измерения скоростей течения.
3. Промеры глубин на гидростворе.
4. Измерения скоростей течения на скоростных вертикалях гидрометрической вертушкой, последовательно перемещаемой в различные точки вертикали.

Результаты всех обследований и измерений фиксируются в специальной книжке или ведомости. В практике гидрологических станций и постов расход воды – количество воды, протекающей через поперечное сечение реки в 1 секунду рассчитывают по формуле Q = Vω,

где V – средняя скорость течения;

ω – средняя площадь водного (живого) сечения потока.

Полученный результат фиксируется в соответствующем разделе книжки (ведомости).

Иллюстрации

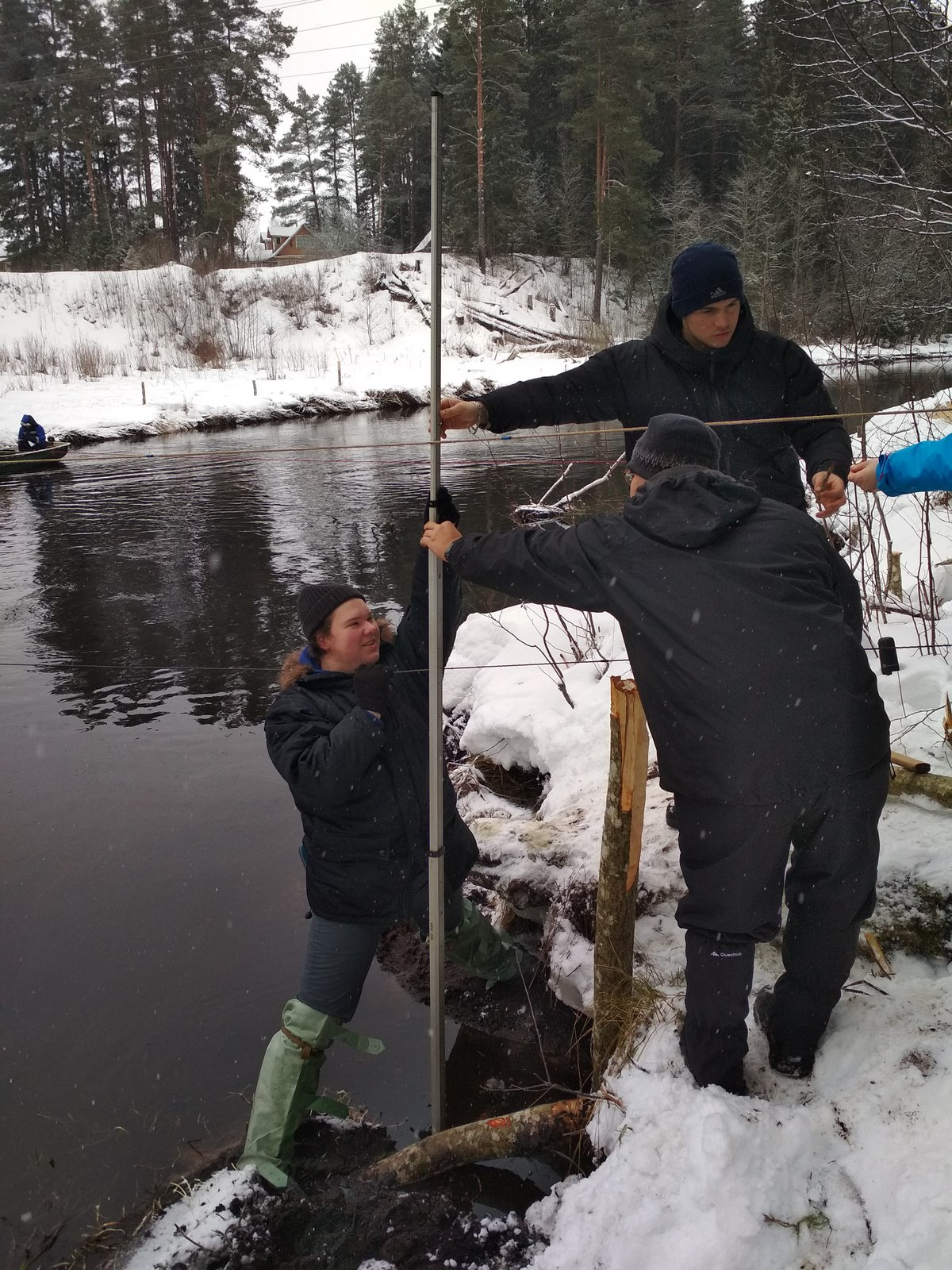

1. Оборудование гидроствора для измерения расхода воды. Зимний сезон.

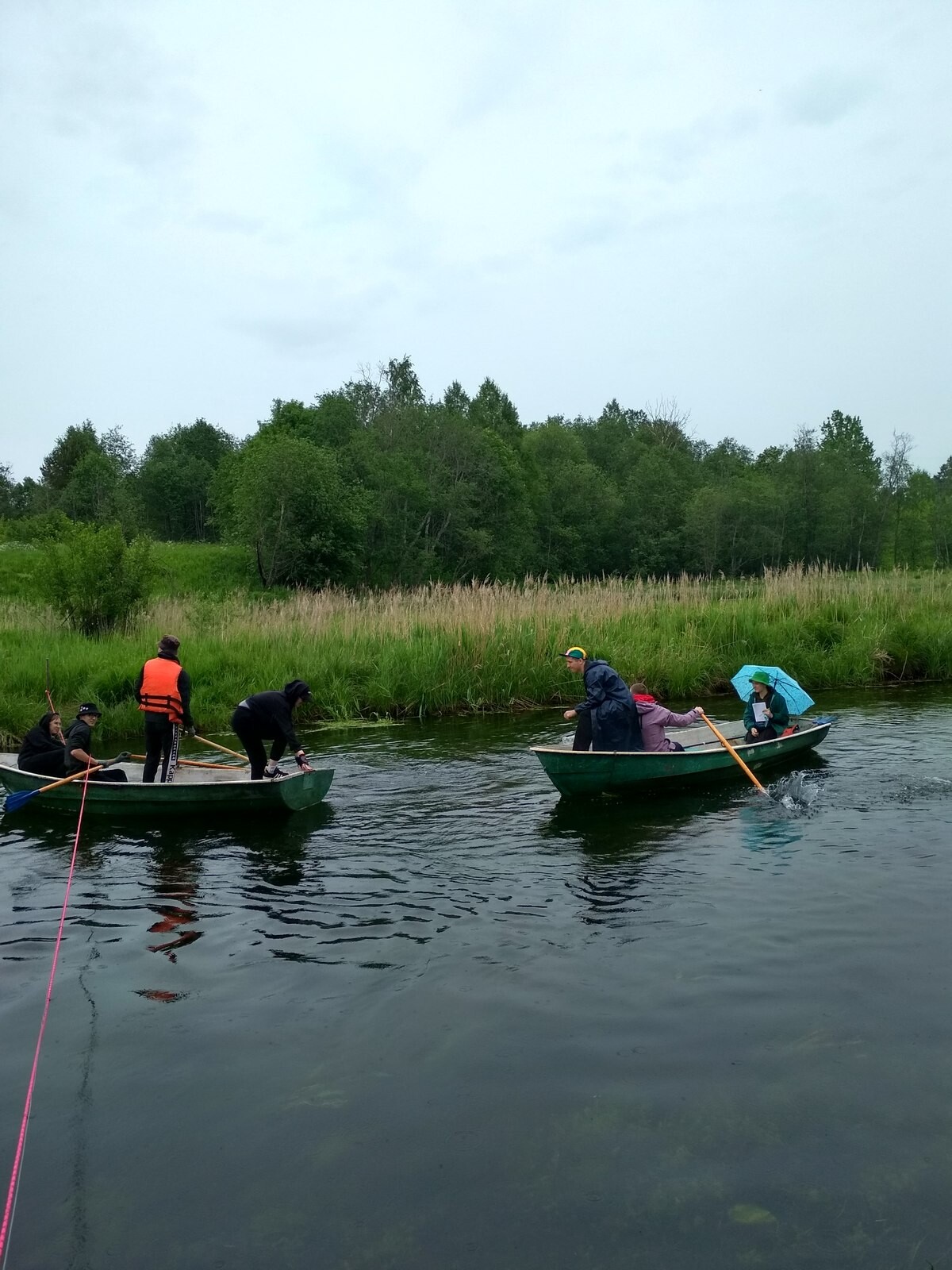

2. Оборудование гидроствора для измерения расхода воды. Летний сезон.

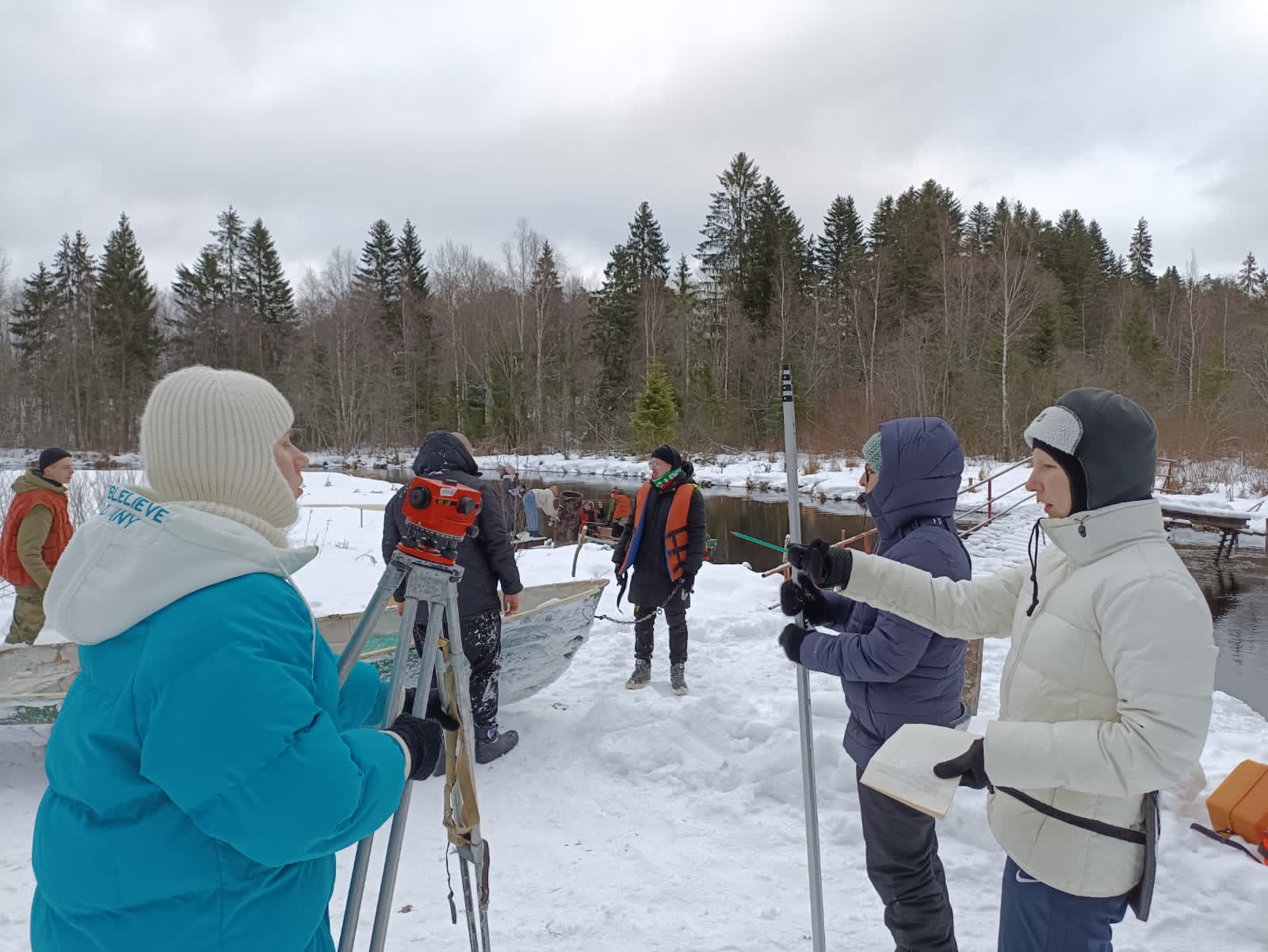

3. Нивелирование гидроствора зимой.

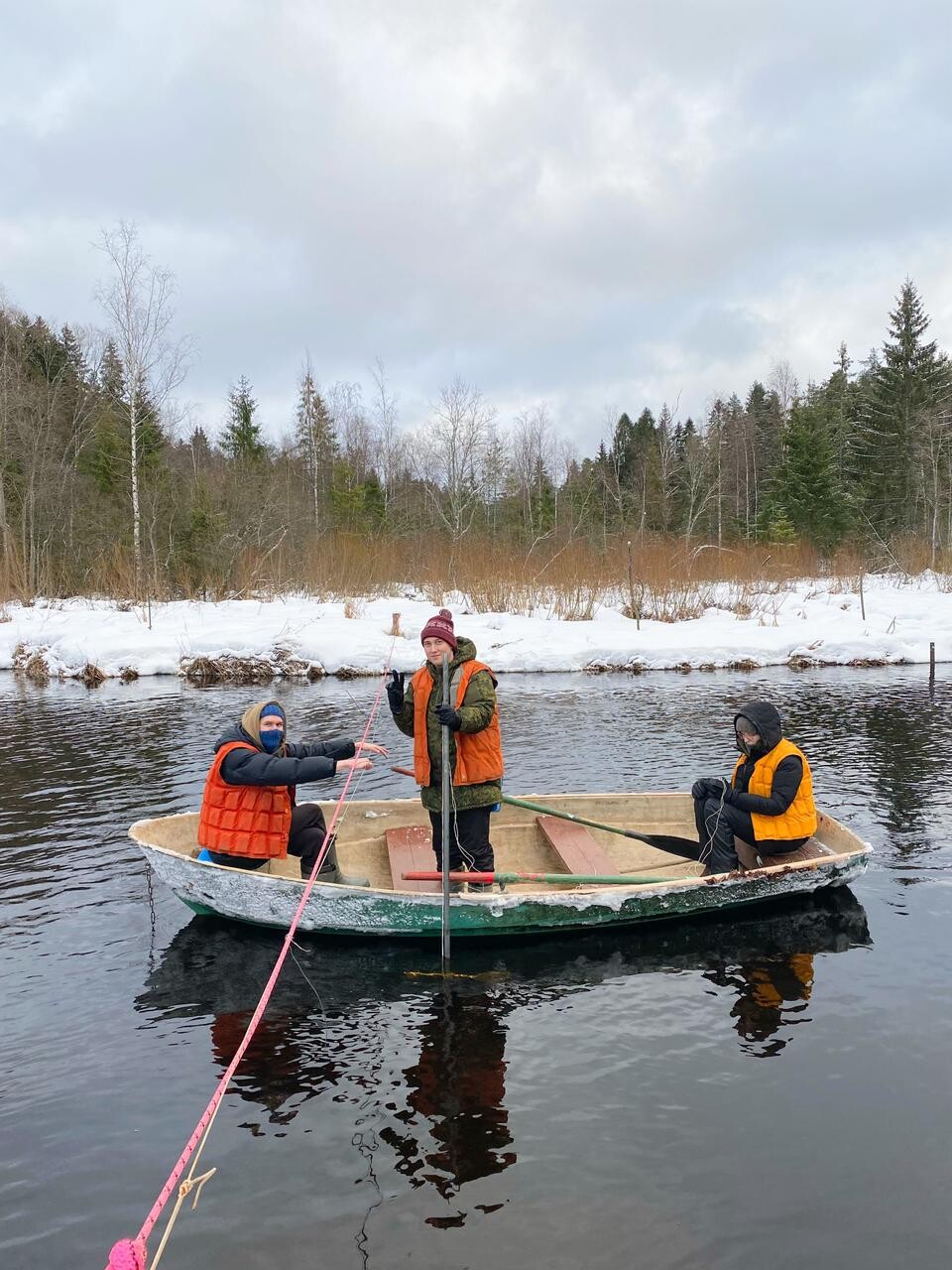

4. Гидрологические измерения в зимний период

Видеоиллюстрации

5. Измерение расхода воды гидрометрической вертушкой.
6. Гидрология под дождем. Река Оредеж у Базы практик РГГМУ Даймище.

Источники информации

Наставление гидрометеорологическим станциям и постам. Вып. 2. Ч. II

Гидрологические наблюдения на постах. Л.: Гидрометеоизат, 1985. 264 с.

Наставление гидрометеорологическим станциям и постам. Вып. 6. Ч. I Гидрологические наблюдения и работы на больших и средних реках. Л.: Гидрометеоиздат, 1978. 400 с.

Наставление гидрометеорологическим станциям и постам. Вып. 6. Ч. II. Гидрологические наблюдения и работы на малых реках. Л.: Гидрометеоиздат, 1972. 267 с.

Карасев И. Ф., Шумков И. Г. Гидрометрия. Л.: Гидрометеоиздат, 1985. 384 с.
